Артикул 224.

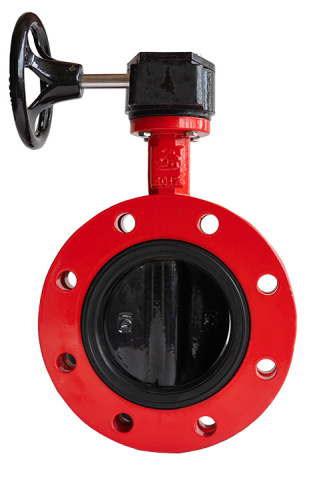

Затвор дисковый поворотный фланцевый

Затвор дисковый поворотный фланцевый (Артикул 224) применяются в системах тепло-, водоснабжения, пожаротушения, вентиляции и кондиционирования как надежное, не требующее специального обслуживания, запорно-регулирующее устройство.

В зависимости от применяемых материалов затворы дисковые поворотные могут использоваться для питьевой и технической воды, пищевых и сыпучих продуктов, газов, масел и нефтепродуктов, нейтральных сред, таких как воздух и азот.

Рабочие параметры
Номинальный диаметр: DN 50-1200
Номинальное давление: PN16
Материал корпуса: чугун GJS-400-15 (GGG40)
Материал диска: чугун GJS-400-15 (GGG40)
Материал уплотнения: EPDM
Температурный диапазон : -15°С..+95°С (кратковременно -20..+110°С)
Покрытие : Чугунный корпус покрыт эпоксидным покрытием толщиной не менее 250 мкм. Чугунный диск покрыт эпоксидным покрытием толщиной не менее 400 мкм
Тип управления: рукоятка, редуктор
Климатическое исполнение для затвора с рукояткой: УХЛ 3.1, 4, 4.1, 4.2, 5. по ГОСТ15150-69
Климатическое исполнение для затвора с редуктором: УХЛ 3.1, 4, 4.1, 4.2 по ГОСТ15150-69
Гидравлические испытания: Герметичность 1,1хPN, корпус 1,5xPN по ГОСТ 9544-2015 и ГОСТ 33257-2015
Класс герметичности: «А» по ГОСТ Р 9544 (ГОСТ54808)
Стандарты: ГОСТ 13547-2015 (ГОСТ 28908-91), ТУ 372100-005-81484267-2016
